الحث الكهرومغناطيسي (8)1
تعريف القوة الدافعة الحثية واشتقاق قانون فارادي


عرفت بأن التغير في التدفق يولد تياراً حثياً ، فإذا تحرك الموصل أ ب بسرعة ثابتة ع في مجال مغناطيسي غ تحت تأثير قوة خارجية ق كما هو مبين في الشكل ، فإن حركة هذا الموصل سوف تؤدي إلى توليد تيار حثي عبر
الموصل ، ومر معك سابقاً بأن الموصل الذي يحمل تياراَ وموضوع في مجال مغناطيسي يتأثر بقوى مغناطيسية تعطى بالعلاقة :
أنظر الشكل

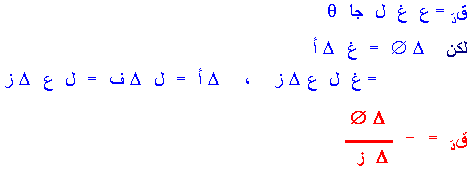

قع0=  ت  ل  غ  جا q  ، علماً بأن قع0: القوة المغناطيسية على موصل يحمل تيار.
وحتى يتحرك الموصل  أ ب  إلى اليمين بسرعة ثابتة لا بد أن تكون قع0 معاكسة لـ ق  خارجيـة ومسـاوية لها بالمقدار. وباستخدام قاعدة التدوير من ع  ¬  غ نلاحظ بأن ت  عبر الموصل من  ب  ¬   أ  (عكس عقارب الساعة)



 ق دَ : القوة الدافعة الحثية.

\ القوة الدافعة الحثية ( قدَ ) تساوي عددياً معدل التغير في التدفق المغناطيسي بالنسبة للزمن وتعرف هذه العلاقة باسم قانون فارادي في الحث الكهرومغناطيسي. إذا كان الموصل يتألف من عدد من اللفات ( ن ) فإن :


وإذا كان (D ز  0¬) فإن القوة الدافعة الكهربائية الحثية اللحظية تعطى بالعلاقة:



ق دَ : القوة الدافعة الكهربائية الحثية اللحظية .

والإشارة السالبة في قانون فارادي تعني بأن القوة الدافعة الكهربائية الحثية تكون بحيث تقاوم التغير في التدفق المغناطيسي الذي كان سبباً في توليدها .
