MATLAB Function

 ode45: Solve initial value problems for ordinary differential equations (ODEs)

Example 1.

An example of a system is the system of differential equations describing the motion of a rigid body without external forces.

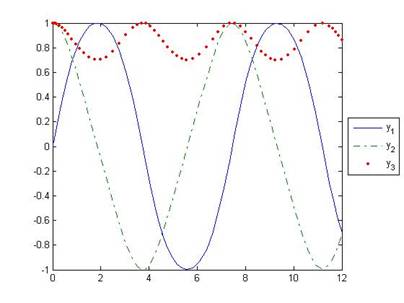

 1- we create a function rigid containing the equations function dy = rigid(t,y) dy = zeros(3,1);    % a column vector dy(1) = y(2) * y(3); dy(2) = -y(1) * y(3); dy(3) = -0.51 * y(1) * y(2); 2- we write this command to solve the problem [t,y] = ode45('rigid',[0 12],[0 1 1]); 3- we write these commands to plot the graph plot(t,y(:,1),'-',t,y(:,2),'-.',t,y(:,3),'.') legend('y_1','y_2','y_3','Location','eastoutside'); 4- we write this command to see the values [t,y] t         y1         y2       y3            0           0        1.0000    1.0000     0.0001    0.0001    1.0000    1.0000     0.0001    0.0001    1.0000    1.0000     0.0002    0.0002    1.0000    1.0000     0.0002    0.0002    1.0000    1.0000     0.0005    0.0005    1.0000    1.0000     0.0007    0.0007    1.0000    1.0000     0.0010    0.0010    1.0000    1.0000     0.0012    0.0012    1.0000    1.0000     0.0025    0.0025    1.0000    1.0000     0.0037    0.0037    1.0000    1.0000     0.0050    0.0050    1.0000    1.0000     0.0062    0.0062    1.0000    1.0000     0.0125    0.0125    0.9999    1.0000     0.0188    0.0188    0.9998    0.9999     0.0251    0.0251    0.9997    0.9998     0.0313    0.0313    0.9995    0.9997     0.0627    0.0627    0.9980    0.9990     0.0941    0.0939    0.9956    0.9977     0.1255    0.1250    0.9922    0.9960     0.1569    0.1560    0.9878    0.9938     0.2760    0.2709    0.9626    0.9811     0.3951    0.3803    0.9249    0.9624     0.5143    0.4824    0.8760    0.9388     0.6334    0.5758    0.8176    0.9115     0.7975    0.6888    0.7249    0.8707     0.9616    0.7829    0.6222    0.8291     1.1257    0.8583    0.5129    0.7900     1.2898    0.9162    0.4002    0.7560     1.5240    0.9713    0.2371    0.7201     1.7582    0.9971    0.0731    0.7019     1.9924    0.9956   -0.0909    0.7030     2.2267    0.9666   -0.2546    0.7232     2.5015    0.8954   -0.4458    0.7691     2.7764    0.7764   -0.6300    0.8322     3.0513    0.6052   -0.7953    0.9014     3.3262    0.3838   -0.9231    0.9616     3.5080    0.2146   -0.9764    0.9880     3.6898    0.0355   -0.9992    0.9996     3.8717   -0.1451   -0.9894    0.9947     4.0535   -0.3191   -0.9478    0.9739     4.2353   -0.4785   -0.8782    0.9400     4.4172   -0.6180   -0.7864    0.8976     4.5990   -0.7347   -0.6784    0.8515     4.7808   -0.8280   -0.5602    0.8063     4.9737   -0.9030   -0.4290    0.7642     5.1666   -0.9552   -0.2949    0.7311     5.3594   -0.9868   -0.1600    0.7093     5.5523   -0.9992   -0.0250    0.7003     5.8266   -0.9857    0.1667    0.7101     6.1008   -0.9331    0.3584    0.7454     6.3750   -0.8367    0.5467    0.8016     6.6493   -0.6911    0.7223    0.8696     6.8774   -0.5294    0.8482    0.9258     7.1056   -0.3351    0.9421    0.9710     7.3338   -0.1175    0.9929    0.9964     7.5619    0.1096    0.9939    0.9969     7.7901    0.3287    0.9443    0.9719     8.0182    0.5244    0.8517    0.9273     8.2464    0.6871    0.7269    0.8717     8.4745    0.8132    0.5817    0.8142     8.6643    0.8912    0.4534    0.7715     8.8541    0.9467    0.3217    0.7370     9.0439    0.9817    0.1889    0.7131     9.2337    0.9981    0.0561    0.7014     9.5047    0.9909   -0.1335    0.7066     9.7758    0.9459   -0.3232    0.7373    10.0468    0.8594   -0.5105    0.7894    10.3179    0.7257   -0.6876    0.8552    10.6096    0.5228   -0.8524    0.9281    10.9013    0.2695   -0.9631    0.9815    11.1930   -0.0118   -0.9990    0.9992    11.4847   -0.2936   -0.9540    0.9763    11.6136   -0.4098   -0.9102    0.9548    11.7424   -0.5169   -0.8539    0.9279    11.8712   -0.6135   -0.7874    0.8974    12.0000   -0.6987   -0.7128    0.8650 All above commands can be invoked by using the following two files math202.m and rigid.m
